Напряженность электрического поля может иметь значительную важность при использовании конденсаторов, а также иных деталей для схем. Почему так? Давайте рассмотрим данное понятие с точки зрения физики.
Зачем было введено само понятие напряженности электрического поля
Оно характеризирует особый вид материи, которая существует около любого электрического заряда и проявляет себя во влиянии на другие подобные частицы. Напряженность - это характеристика данного поля. Принимать во внимание данное понятие необходимо из-за того, что существует влияние на электронные компоненты любой схемы, которая есть в любой электротехнике. А при игнорировании этого аспекта машины, в которых они есть, будут очень быстро выходить из строя, возможно даже, что мгновенно - при первом же запуске. Как напряженность электрического поля рассматривается современной наукой?
Что такое напряженность с точки зрения физики
Данному понятию было уделено много внимания - ещё бы, ведь от понимания данных процессов сейчас очень сильно зависит мощь нашей цивилизации. Под ней понимают векторную величину, которую используют, чтобы охарактеризовать электрическое поле в одной точке. Она численно равняется отношению силы, что воздействует на недвижимый точечный заряд, который рассматривается, к его величине:
Н=С/ВЗ, где:
- Н - напряженность.
- С - сила.
- ВЗ - величина заряда, что рассматривается.
Вот как определить напряженность электрического поля. И вот почему её могут иногда называть его же силовой характеристикой. Что же выступает единственным отличием? От вектора силы, который действует на заряженную частицу, данный случай отличается наличием постоянного множителя. А что можно сказать про его величину?
Значение вектора в каждой точке пространства
Необходимо учитывать, что данная величина меняется вместе с изменением координат. Формально все точки векторного объема можно выразить такой записью: Е = Е (х, у, z, t). Она представляет напряженность электрического поля в виде функции пространственных координат. А теперь на них необходимо наложить векторы магнитной индукции. В результате можно получить электромагнитное поле, которое вместе со своими законами будет представлять предмет электродинамики. В чем измеряется напряженность данного объекта? Для этого используют показатель вольт на метр или ньютон на кулон (запись соответственно В/м или Н/Кл).
Напряжённость электрического поля в классической электродинамике
Она признана одной из основных фундаментальных величин. Сопоставимыми по важности можно назвать вектор магнитной индукции и электрический заряд. В некоторых случаях подобную значительность могут приобретать потенциалы электромагнитного поля. Более того, если соединить их вместе, то можно получить значение, которое покажет возможность влияния на другие объекты. Оно называется электромагнитным потенциалом. Существуют и другие понятия. Электрический ток, его плотность, вектор поляризации, напряженность магнитного поля - все они достаточно значимые и важные, но считаются только вспомогательными величинами. Давайте устроим краткий обзор основных контекстов, которые имеются в классической электродинамике относительно напряженности электрического поля.
Сила действия на заряженные частицы
Для выражения общего показателя воздействия магнитного поля использую формулу Лоренца:
С = ЭЗЧ*ВС+ЭЗЧ*Ск*^ВМИ.
С - сила воздействия магнитного поля на заряженную частицу.
ЭЗЧ - электрический заряд одной частицы.
ВМИ - вектор магнитной индукции.
Ск - скорость движения частицы.
*^ - векторное произведение.
Если разобраться в формуле, то можно увидеть, что она полностью согласуется с ранее данным определением, чем является напряженность электрического поля. Но само уравнение обобщено, поскольку в него включено действие на заряженную частицу со стороны магнитного поля при движении оной. Также предполагается, что объект рассмотрения является точечным. Формула позволяет рассчитывать силы, которыми действует электромагнитное поле на тело любой формы, в котором произвольное распределение зарядов и токов. Необходимо только разбить сложный объект на маленькие части, каждая из них может считаться точкой, и тогда к ней становится возможным применение формулы.
Что можно сказать про остальные подсчёты
Другие уравнения, которые применяются при расчетё электромагнитных сил, считают следствиями формулы Лоренца. Также их называют частными случаями её применения. Хотя для практического применения даже в самых простых задачах всё же необходимо иметь ещё небольшой багаж знаний, о которых сейчас и будет рассказано.
Электростатика
Занимается частными случаями, когда заряженные тела являются неподвижными, или их скорость передвижения настолько мала, что их таковыми считают. Как же посчитать напряженность электрического поля в данном случае? В этом нам поможет скалярный потенциал:
НЭП = -∆СП.
НЭП - напряженность электрического поля.
СП - скалярный потенциал.
Верно и обратное. Полученное значение называется электростатическим потенциалом. Также подобный подход упрощает уравнение Максвелла, и оно превращается в формуле Пуассона. Для частного случая областей, которые свободны от заряженных частиц, используют подсчёты по методу Лапласа. Обратите внимание - все уравнения линейные, а соответственно, к ним применяется принцип суперпозиции. Для этого следует найти поле только одного точечного единичного заряда. Затем следует обсчитать напряженность или потенциал поля, что создаются их распределением. Знаете, как называют полученный результат? Наверняка нет. А имя ему - напряженность электрического поля точечного заряда.
Уравнения Максвелла
Они вместе с формулой силы Лоренца составляют теоретический фундамент классической электродинамики. Традиционная форма представлена. Поскольку описывать каждое из них - это долго, то мною они будут представлены в виде картинки. Считается, что этих четырёх уравнений и формулы силы Лоренца достаточно, чтобы полностью описать классическую (только её, а не квантовую) электродинамику. Но что делать с практикой? Для решения реальных задач может потребоваться ещё уравнение, которое описывает движение материальных частиц (в классической механике в их роли выступают законы Ньютона). Также будет нужной информация о конкретных свойствах сред и физических тел, которые рассматриваются (их упругость, электропроводность, поляризация и подобное). Для решения задач могут применяться и другие силы, что не входят в рамки электродинамики (как то гравитация), но которые бывают нужными, чтобы построить замкнутую систему уравнений или решить конкретную проблему.
Заключение
Что же, подводя итог, можно сказать, что напряженность электрического поля была рассмотрена довольно полно, как в целом, так и некоторые частные случаи. Данных, представленных в рамках статьи, должно с лихвой хватить, чтобы рассчитывать параметры для своих будущих конструкций. Про графическое изображение можно сказать, что векторы напряженности электрического поля изображаются с помощью силовых линий, которые считаются касательными к каждой точке. Этот способ описания впервые был введён Фарадеем. На этом про напряженность электрического поля автор заканчивает и благодарит вас за уделенное внимание.
Как вы уже знаете из курса физики основной школы, электрическое взаимодействие заряженных тел осуществляется посредством электрического поля: каждое заряженное тело создает вокруг себя электрическое поле, которое действует на другие заряженные тела. Представление об электрическом поле ввел английский ученый Майкл Фарадей в первой половине 19-го века.
Электрическое поле в данной точке пространства можно охарактеризовать с помощью силы, действующей со стороны этого поля на точечный заряд, помещенный в данную точку. (Этот заряд должен быть достаточно мал, чтобы создаваемое им поле не изменяло распределения зарядов, которые создают данное поле.)
Как показывает опыт, сила , действующая на заряд q, пропорциональна величине этого заряда. Следовательно, отношение силы к заряду не зависит от величины заряда и характеризует само электрическое поле.
Напряженностью электрического поля в данной точке называют физическую величину, равную отношению силы , действующей со стороны поля на заряд q, помещенный в данную точку поля, к величине этого заряда:
Напряженность поля – векторная величина. Ее направление в каждой точке совпадает с направлением силы, действующей на положительный заряд, помещенный в эту точку.
Единицей напряженности поля является 1 Н/Кл. 1 Н/Кл – небольшая напряженность. Например, напряженность электрического поля вблизи поверхности Земли, обусловленная электрическим зарядом Земли, составляет примерно 130 Н/Кл.
Если известна напряженность поля в данной точке, то можно найти силу , действующую на заряд q, помещенный в эту точку, по формуле
Из формул (1) и (2) следует, что направление напряженности поля в данной точке совпадает с направлением силы, действующей на положительный заряд, помещенный в эту точку.
Напряженность поля точечного заряда
Если внести в поле положительного точечного заряда Q другой положительный заряд, он будет отталкиваться от заряда Q.
Следовательно, напряженность поля положительного точечного заряда во всех точках пространства направлена от этого заряда. На рисунке 51.1 изображены векторы напряженности поля точечного заряда в некоторых точках. Видно, что при удалении от заряда модуль напряженности поля уменьшается.
1. Объясните, почему модуль напряженности поля точечного заряда Q на расстоянии r от заряда выражается формулой
Подсказка. Воспользуйтесь законом Кулона и определением напряженности поля.
2. Чему равна напряженность поля точечного заряда 2 нКл на расстоянии 2 м от него?
3. Модуль напряженности поля точечного заряда на расстоянии 0,5 м от него равен 90 Н/Кл. Чему может быть равен этот заряд?
Принцип суперпозиции полей
Если заряд находится в поле, созданном несколькими зарядами, то каждый из этих зарядов действует на данный заряд независимо от других.
Отсюда следует, что равнодействующая сил, действующих на данный заряд со стороны других зарядов, равна векторной сумме сил, действующих на данный заряд со стороны каждого из остальных зарядов.
Это означает, что справедлив принцип суперпозиции полей:
напряженность поля, созданного несколькими зарядами, равна векторной сумме напряженностей полей, созданных каждым из зарядов:
Используя принцип суперпозиции, можно найти напряженность поля, создаваемого несколькими зарядами.
4. Два точечных заряда расположены на расстоянии 60 см друг от друга. Модуль каждого заряда равен 8 нКл. Чему равен модуль напряженности поля, создаваемого этими зарядами:
а) в точке, расположенной на середине отрезка, соединяющего заряды, если заряды одноименные? разноименные?
б) в точке, находящейся на расстоянии 60 см от каждого заряда, если заряды одноименные? разноименные?
Для каждого из этих случаев сделайте в тетради чертеж, поясняющий решение.
2. Линии напряженности

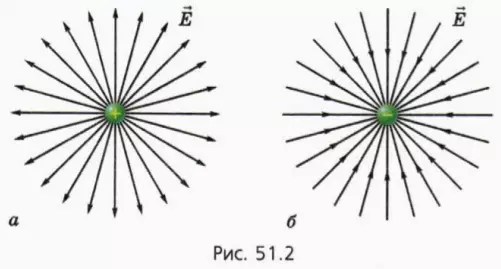

На примере поля точечного заряда (рис. 51.1) можно заметить, что векторы напряженности электрического поля в разных точках пространства выстраиваются вдоль некоторых линий.
В случае точечного заряда эти линии представляют собой прямые лучи, проведенные из точки, в которой находится заряд. В поле, созданном несколькими зарядами, зти линии будут некоторыми кривыми, причем напряженность поля в каждой точке будет направлена по касательной к одной из таких линий.
Воображаемые линии, касательные к которым в каждой точке совпадают с направлением напряженности электрического поля, называют линиями напряженности электрического поля.
Линии напряженности начинаются на положительных зарядах и заканчиваются на отрицательных. Густота линий напряженности пропорциональна модулю напряженности.
5. Объясните, почему линии напряженности электрического поля не могут пересекаться.
Поля точечных зарядов
6. Объясните, почему линии напряженности электрического поля положительного и отрицательного точечных зарядов имеют вид, изображенный на рисунках 51.2, а и 51.2, б.
7. На рисунке 51.3 изображены линии напряженности поля, созданного одинаковыми по модулю зарядами (разноименными и одноименными). В некоторых точках для наглядности изображены векторы напряженности поля.
а) Перенесите рисунки в тетрадь и обозначьте на них знаки зарядов.
б) Изобразите в тетради линии напряженности поля, созданного двумя одноименными зарядами, которое не совпадает ни с одним из приведенных рисунков.
в) Чему равна напряженность поля в центральной точке рисунка 51.3, б (в середине отрезка, соединяющего заряды? Поясните ваш ответ с помощью закона Кулона.
Поле равномерно заряженной сферы
На рисунке 51.4 изображены линии напряженности электрического поля равномерно заряженной сферы.
Мы видим, что вне сферы зто поле совпадает с полем точечного заряда, ровного суммарному заряду сферы и расположенного в центре сферы.
Можно доказать, что внутри заряженной сферы напряженность поля ровна нулю. (Доказательство этого факта выходит за рамки нашего круга.)
8. На сфере радиусом 5 см находится заряд 6 нКл. Чему равна напряженность поля этого заряда:
а) в центре сферы?
б) на расстоянии 4 см от центра сферы?
в) на расстоянии 10 см от центра сферы?
г) вне сферы на расстоянии 1 см от ближайшей к этой точке поверхности сферы?
Однако напряженность электрического поля внутри заряженной сферы не обязательно равна нулю! Если внутри этой сферы находится заряженное тело, то согласно принципу суперпозиции напряженность электрического поля равна векторной сумме напряженности поля, создаваемого зарядом этого тела, и напряженности поля, создаваемого зарядом сферы.
Внутри сферы поле создается только заряженным телом, находящимся внутри сферы, потому что напряженность поля, созданного заряженной сферой, внутри сферы равна нулю. А в любой точке вне сферы напряженность поля можно найти, складывая векторы напряженности поля, создаваемого телом, расположенным внутри сферы, и поля, создаваемого зарядом сферы.
9. Имеются две концентрические (имеющие общий центр) сферы радиусом 5 см и 10 см. Заряд внутренней сферы равен 6 нКл, а заряд внешней сферы равен –9 нКл. Чему равен модуль напряженности поля в точке, находящейся от общего центра сфер на расстоянии, равном:
а) 3 см; б) 6 см; в) 8 см; г) 12 см; д) 20 см?
Поле равномерно заряженной плоскости

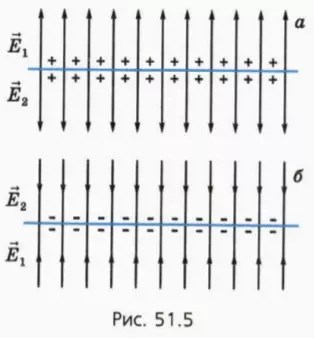

На рисунке 51.5 изображены линии напряженности электрического поля вблизи равномерно заряженной плоской пластины.
Будем считать, что размеры пластины намного больше расстояний от нее до тех точек пространства, в которых мы рассматриваем напряженность поля. В таких случаях говорят о поле равномерно заряженной плоскости.
Напряженность поля равномерно заряженной плоскости практически одинакова (по модулю и по направлению) во всех точках пространства по одну сторону от плоскости. Линии напряженности этого поля представляют собой параллельные прямые, перпендикулярные плоскости и расположенные на равных расстояниях друг от друга. Такое электрическое поле называют однородным.
По другую сторону плоскости изменяется только направление напряженности поля, а ее модуль остается таким же.
10. Напряженность электрического поля, создаваемого большой однородно заряженной пластиной, равна 900 Н/Кл. На расстоянии 40 см от пластины находится точечный заряд, равный по модулю 1 нКл.
а) На каком расстоянии от точечного заряда модуль напряженности его поля равен модулю напряженности поля пластины?
б) На каком расстоянии от плоскости результирующая напряженность поля плоскости и точечного заряда равна нулю, если знак точечного заряда совпадает со знаком заряда плоскости? Если знак точечного заряда противоположен знаку заряда плоскости?
Поле двух разноименно заряженных плоских пластин
Возьмем две одинаковые равномерно заряженные пластины, заряды которых равны по модулю, но противоположны по знаку. Расположим пластины параллельно друг друту на малом расстоянии друг от друга (рис. 51.6).
11. Объясните, почему в пространстве между пластинами напряженность поля в 2 раза больше, чем напряженность поля, создаваемого каждой из пластин, а вне пластин практически равна нулю.
Подсказка. Воспользуйтесь принципом суперпозиции электрических полей.
Как увидеть линии напряженности?

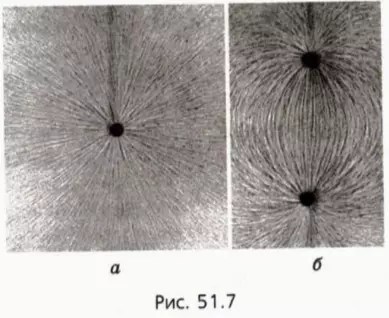

Поставим опыт
Поместим в электрическое поле состоящие из диэлектрика мелкие тела продолговатой формы – кристаллики, частицы манной крупы, мелко настриженные волосы и т. п. В электрическом поле они поворачиваются так, чтобы их более длинная сторона была направлена вдоль вектора напряженности поля. В результате эти тела выстраиваются вдоль линий напряженности, делая их форму видимой. На рисунке 51.7 приведены полученные таким образом «картины» электрических полей, создаваемых заряженным шариком (рис. 51.7, а) и двумя разноименно заряженными шариками (рис. 51.7, б).
Дополнительные вопросы и задания
12. Небольшой заряженный шарик массой 0,2 г подвешен на нити в однородном электрическом поле, напряженность которого направлена горизонтально и равна по модулю 50 кН/Кл.
а) Изобразите на чертеже положение равновесия шарика и силы, действующие на него.
б) Чему равен заряд шарика, если нить отклонена от вертикали на угол 30º?
13. Какова должна быть напряженность поля, чтобы капелька воды радиусом 0,01 мм находилась в этом поле в равновесии, потеряв 10 3 электронов? Как должна быть направлена напряженность поля?
В разных точках пространства), таким образом, - это векторное поле . Формально это выражается в записи
E → = E → (x , y , z , t) , {\displaystyle {\vec {E}}={\vec {E}}(x,y,z,t),}представляющей напряжённость электрического поля как функцию пространственных координат (и времени, так как E → {\displaystyle {\vec {E}}} может меняться со временем). Это поле вместе с полем вектора магнитной индукции представляет собой электромагнитное поле , и законы, которым оно подчиняется, есть предмет электродинамики .
Напряжённость электрического поля в Международной системе единиц (СИ) измеряется в вольтах на метр [В/м] или в ньютонах на кулон [Н/Кл].
Напряжённость электрического поля в классической электродинамике
Из сказанного выше ясно, что напряженность электрического поля - одна из основных фундаментальных величин классической электродинамики. В этой области физики можно назвать сопоставимыми с ней по значению только вектор магнитной индукции (вместе с вектором напряженности электрического поля образующий тензор электромагнитного поля) и электрический заряд . С некоторой точки зрения столь же важными представляются потенциалы электромагнитного поля (образующие вместе единый электромагнитный потенциал).
- Остальные понятия и величины классической электродинамики, такие как электрический ток , плотность тока , плотность заряда , вектор поляризации , а также вспомогательные поле электрической индукции и напряженность магнитного поля - хотя достаточно важны и значимы, но их значение гораздо меньше, и по сути могут считаться полезными и содержательными, но вспомогательными величинами.
Приведем краткий обзор основных контекстов классической электродинамики в отношении напряженности электрического поля.
Сила, с которой действует электромагнитное поле на заряженные частицы
Полная сила, с которой электромагнитное поле (включающее вообще говоря электрическую и магнитную составляющие) действует на заряженную частицу, выражается формулой силы Лоренца :
F → = q E → + q v → × B → , {\displaystyle {\vec {F}}=q{\vec {E}}+q{\vec {v}}\times {\vec {B}},}где q {\displaystyle q} - электрический заряд частицы, v → {\displaystyle {\vec {v}}} - её скорость, B → {\displaystyle {\vec {B}}} - вектор магнитной индукции (основная характеристика магнитного поля), косым крестом × {\displaystyle \times } обозначено векторное произведение . Формула приведена в единицах СИ .
Как видим, эта формула полностью согласуется с определением напряженности электрического поля, данном в начале статьи, но является более общей, так как включает в себя также действие на заряженную частицу (если та движется) со стороны магнитного поля.
В этой формуле частица предполагается точечной. Однако эта формула позволяет рассчитать и силы, действующие со стороны электромагнитного поля на тела любой формы с любым распределением зарядов и токов - надо только воспользоваться обычным для физики приемом разбиения сложного тела на маленькие (математически - бесконечно маленькие) части, каждая из которых может считаться точечной и таким образом входящей в область применимости формулы.
Остальные формулы, применяемые для расчета электромагнитных сил (такие, как, например, формула силы Ампера) можно считать следствиями фундаментальной формулы силы Лоренца, частными случаями её применения и т. п.
Однако для того, чтобы эта формула была применена (даже в самых простых случаях, таких, как расчет силы взаимодействия двух точечных зарядов), необходимо знать (уметь рассчитывать) E → {\displaystyle {\vec {E}}} и B → , {\displaystyle {\vec {B}},} чему посвящены следующие параграфы.
Уравнения Максвелла
Достаточным вместе с формулой силы Лоренца теоретическим фундаментом классической электродинамики являются уравнения электромагнитного поля, называемые уравнениями Максвелла . Их стандартная традиционная форма представляет собой четыре уравнения, в три из которых входит вектор напряженности электрического поля:
d i v E → = ρ ε 0 , r o t E → = − ∂ B → ∂ t , {\displaystyle \mathrm {div} {\vec {E}}={\frac {\rho }{\varepsilon _{0}}},\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \mathrm {rot} \,{\vec {E}}=-{\frac {\partial {\vec {B}}}{\partial t}},} d i v B → = 0 , r o t B → = μ 0 j → + 1 c 2 ∂ E → ∂ t . {\displaystyle \mathrm {div} {\vec {B}}=0,\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \mathrm {rot} \,{\vec {B}}=\mu _{0}{\vec {j}}+{\frac {1}{c^{2}}}{\frac {\partial {\vec {E}}}{\partial t}}.}Здесь ρ {\displaystyle \rho } - плотность заряда , j → {\displaystyle {\vec {j}}} - плотность тока , ε 0 {\displaystyle \varepsilon _{0}} - электрическая постоянная , μ 0 {\displaystyle \mu _{0}} - магнитная постоянная , c {\displaystyle c} - скорость света (уравнения здесь записаны в единицах СИ).
Здесь приведена наиболее фундаментальная и простая форма уравнений Максвелла - так называемые «уравнения для вакуума» (хотя, вопреки названию, они вполне применимы и для описания поведения электромагнитного поля в среде). Подробно о других формах записи уравнений Максвелла - .
Этих четырёх уравнений вместе с пятым - уравнением силы Лоренца - в принципе достаточно, чтобы полностью описать классическую (то есть не квантовую) электродинамику, то есть они представляют её полные законы. Для решения конкретных реальных задач с их помощью необходимы ещё уравнения движения «материальных частиц» (в классической механике это законы Ньютона), а также зачастую дополнительная информация о конкретных свойствах физических тел и сред, участвующих в рассмотрении (их упругости, электропроводности, поляризуемости и т. д., и т. п.), а также о других силах, участвующих в задаче (например, о гравитации), однако вся эта информация уже не входит в рамки электродинамики как таковой, хотя и оказывается зачастую необходимой для построения замкнутой системы уравнений, позволяющих решить ту или иную конкретную задачу в целом.
«Материальные уравнения»
Такими дополнительными формулами или уравнениями (обычно не точными, а приближенными, зачастую всего лишь эмпирическими), которые не входят непосредственно в область электродинамики, но поневоле используются в ней ради решения конкретных практических задач, называемыми «материальными уравнениями», являются, в частности:
- в разных случаях многие другие формулы и соотношения.
Связь с потенциалами
Связь напряженности электрического поля с потенциалами в общем случае такова:
E → = − ∇ φ − ∂ A → ∂ t , {\displaystyle {\vec {E}}=-\nabla \varphi -{\frac {\partial {\vec {A}}}{\partial t}},}где φ , A → {\displaystyle \varphi ,{\vec {A}}} - скалярный и векторный потенциалы. Приведем здесь для полноты картины и соответствующее выражение для вектора магнитной индукции:
B → = r o t A → . {\displaystyle {\vec {B}}=\mathrm {rot} {\vec {A}}.}В частном случае стационарных (не меняющихся со временем) полей , первое уравнение упрощается до:
E → = − ∇ φ . {\displaystyle {\vec {E}}=-\nabla \varphi .}Это выражение для связи электростатического поля с электростатическим потенциалом.
Электростатика
Важным с практической и с теоретической точек зрения частным случаем в электродинамике является тот случай, когда заряженные тела неподвижны (например, если исследуется состояние равновесия) или скорость их движения достаточно мала чтобы можно было приближенно воспользоваться теми способами расчета, которые справедливы для неподвижных тел. Этим частным случаем занимается раздел электродинамики, называемый электростатикой .
Уравнения поля (уравнения Максвелла) при этом также сильно упрощаются (уравнения с магнитным полем можно исключить, а в уравнение с дивергенцией можно подставить − ∇ ϕ {\displaystyle -\nabla \phi } ) и сводятся к уравнению Пуассона :
Δ φ = − ρ ε 0 , {\displaystyle \Delta \varphi =-{\frac {\rho }{\varepsilon _{0}}},}а в областях, свободных от заряженных частиц - к уравнению Лапласа :
Δ φ = 0. {\displaystyle \Delta \varphi =0.}Учитывая линейность этих уравнений, а следовательно применимость к ним принципа суперпозиции, достаточно найти поле одного точечного единичного заряда, чтобы потом найти потенциал или напряженность поля, создаваемого любым распределением зарядов (суммируя решения для точечного заряда).
Теорема Гаусса
Очень полезной в электростатике оказывается теорема Гаусса , содержание которой сводится к интегральной форме единственного нетривиального для электростатики уравнения Максвелла:
∮ S E → ⋅ d S → = Q ε 0 , {\displaystyle \oint \limits _{S}{\vec {E}}\cdot {\vec {dS}}={\frac {Q}{\varepsilon _{0}}},}где интегрирование производится по любой замкнутой поверхности S {\displaystyle S} (вычисляя поток E → {\displaystyle {\vec {E}}} через эту поверхность), Q {\displaystyle Q} - полный (суммарный) заряд внутри этой поверхности.
Эта теорема дает крайне простой и удобный способ расчета напряженности электрического поля в случае, когда источники имеют достаточно высокую симметрию, а именно сферическую, цилиндрическую или зеркальную+трансляционную. В частности, таким способом легко находится поле точечного заряда, сферы, цилиндра, плоскости.
Напряжённость электрического поля точечного заряда
В единицах СИ
Для точечного заряда в электростатике верен закон Кулона
φ = 1 4 π ε 0 ⋅ q r , {\displaystyle \varphi ={\frac {1}{4\pi \varepsilon _{0}}}\cdot {\frac {q}{r}},} E → = 1 4 π ε 0 ⋅ q r 2 ⋅ r → r , {\displaystyle {\vec {E}}={\frac {1}{4\pi \varepsilon _{0}}}\cdot {\frac {q}{r^{2}}}\cdot {\frac {\vec {r}}{r}},} E ≡ | E → | = 1 4 π ε 0 ⋅ q r 2 . {\displaystyle E\equiv |{\vec {E}}|={\frac {1}{4\pi \varepsilon _{0}}}\cdot {\frac {q}{r^{2}}}.}Исторически закон Кулона был открыт первым, хотя с теоретической точки зрения уравнения Максвелла более фундаментальны. С этой точки зрения он является их следствием. Получить этот результат проще всего, исходя из , учитывая сферическую симметрию задачи: выбрать поверхность S {\displaystyle S} в виде сферы с центром в точечном заряде, учесть, что направление E → {\displaystyle {\vec {E}}} будет очевидно радиальным, а модуль этого вектора одинаков везде на выбранной сфере (так что E {\displaystyle E} можно вынести за знак интеграла), и тогда, учитывая формулу для площади сферы радиуса r {\displaystyle r} : 4 π r 2 {\displaystyle 4\pi r^{2}} , имеем:
4 π r 2 E = q / ε 0 , {\displaystyle 4\pi r^{2}E=q/\varepsilon _{0},}откуда сразу получаем ответ для E {\displaystyle E} .
Ответ для φ {\displaystyle \varphi } получается интегрированием E {\displaystyle E} :
φ = − ∫ E → ⋅ d l → = − ∫ E d r . {\displaystyle \varphi =-\int {\vec {E}}\cdot {\vec {dl}}=-\int Edr.}Для системы СГС
Формулы и их вывод аналогичны, отличие от СИ лишь в константах.
φ = q r , {\displaystyle \varphi ={\frac {q}{r}},} E → = q r 2 r → r , {\displaystyle {\vec {E}}={\frac {q}{r^{2}}}{\frac {\vec {r}}{r}},} E = | E → | = q r 2 . {\displaystyle E=|{\vec {E}}|={\frac {q}{r^{2}}}.}Напряженность электрического поля произвольного распределения зарядов
По принципу суперпозиции для напряженности поля совокупности дискретных источников имеем:
E → = E → 1 + E → 2 + E → 3 + … , {\displaystyle {\vec {E}}={\vec {E}}_{1}+{\vec {E}}_{2}+{\vec {E}}_{3}+\dots ,}где каждое
E → i = 1 4 π ε 0 q i (Δ r → i) 2 Δ r → i | Δ r → i | , {\displaystyle {\vec {E}}_{i}={\frac {1}{4\pi \varepsilon _{0}}}{\frac {q_{i}}{(\Delta {\vec {r}}_{i})^{2}}}{\frac {\Delta {\vec {r}}_{i}}{|\Delta {\vec {r}}_{i}|}},} Δ r → i = r → − r → i . {\displaystyle \Delta {\vec {r}}_{i}={\vec {r}}-{\vec {r}}_{i}.}Подставив, получаем.
Цель урока: дать понятие напряжённости электрического поля и ее определения в любой точке поля.
Задачи урока:
- формирование понятия напряжённости электрического поля; дать понятие о линиях напряжённости и графическое представление электрического поля;
- научить учащихся применять формулу E=kq/r 2 в решении несложных задач на расчёт напряжённости.
Электрическое поле – это особая форма материи, о существовании которой можно судить только по ее действию. Экспериментально доказано, что существуют два рода зарядов, вокруг которых существуют электрические поля, характеризующиеся силовыми линиями.
Графически изображая поле, следует помнить, что линии напряженности электрического поля:
- нигде не пересекаются друг с другом;
- имеют начало на положительном заряде (или в бесконечности) и конец на отрицательном (или в бесконечности), т. е. являются незамкнутыми линиями;
- между зарядами нигде не прерываются.
Рис.1
Силовые линии положительного заряда:
Рис.2
Силовые линии отрицательного заряда:
Рис.3
Силовые линии одноименных взаимодействующих зарядов:
Рис.4
Силовые линии разноименных взаимодействующих зарядов:
Рис.5
Силовой характеристикой электрического поля является напряженность, которая обозначается буквой Е и имеет единицы измерения или . Напряженность является векторной величиной, так как определяется отношением силы Кулона к величине единичного положительного заряда
В результате преобразования формулы закона Кулона и формулы напряженности имеем зависимость напряженности поля от расстояния, на котором она определяется относительно данного заряда
где: k – коэффициент пропорциональности, значение которого зависит от выбора единиц электрического заряда.
В системе СИ
Н·м 2 /Кл 2 ,
где ε 0 – электрическая постоянная, равная 8,85·10 -12 Кл 2 /Н·м 2 ;
q – электрический заряд (Кл);
r – расстояние от заряда до точки в которой определяется напряженность.
Направление вектора напряженности совпадает с направлением силы Кулона.
Электрическое поле, напряженность которого одинакова во всех точках пространства, называется однородным. В ограниченной области пространства электрическое поле можно считать приблизительно однородным, если напряженность поля внутри этой области меняется незначительно.
Общая напряженность поля нескольких взаимодействующих зарядов будет равна геометрической сумме векторов напряженности, в чем и заключается принцип суперпозиции полей:
Рассмотрим несколько случаев определения напряженности.
1. Пусть взаимодействуют два разноименных заряда. Поместим точечный положительный заряд между ними, тогда в данной точке будут действовать два вектора напряженности, направленные в одну сторону:
Согласно принципу суперпозиции полей общая напряженность поля в данной точке равна геометрической сумме векторов напряженности Е 31 и Е 32 .
Напряженность в данной точке определяется по формуле:
Е = kq 1 /x 2 + kq 2 /(r – x) 2
где: r – расстояние между первым и вторым зарядом;
х – расстояние между первым и точечным зарядом.
Рис.6
2. Рассмотрим случай, когда необходимо найти напряженность в точке удаленной на расстояние а от второго заряда. Если учесть, что поле первого заряда больше, чем поле второго заряда, то напряженность в данной точке поля равна геометрической разности напряженности Е 31 и Е 32 .
Формула напряженности в данной точке равна:
Е = kq1/(r + a) 2 – kq 2 /a 2
Где: r – расстояние между взаимодействующими зарядами;
а – расстояние между вторым и точечным зарядом.
Рис.7
3. Рассмотрим пример, когда необходимо определить напряженность поля в некоторой удаленности и от первого и от второго заряда, в данном случае на расстоянии r от первого и на расстоянии bот второго заряда. Так как одноименные заряды отталкиваются, а разноименные притягиваются, имеем два вектора напряженности исходящие из одной точки, то для их сложения можно применить метод противоположному углу параллелограмма будет являться суммарным вектором напряженности. Алгебраическую сумму векторов находим из теоремы Пифагора:
Е = (Е 31 2 +Е 32 2) 1/2
Следовательно:
Е = ((kq 1 /r 2) 2 + (kq 2 /b 2) 2) 1/2
Рис.8
Исходя из данной работы, следует, что напряженность в любой точке поля можно определить, зная величины взаимодействующих зарядов, расстояние от каждого заряда до данной точки и электрическую постоянную.
4. Закрепление темы.
Проверочная работа.
Вариант № 1.
1. Продолжить фразу: “электростатика – это …
2. Продолжить фразу: электрическое поле – это ….
3. Как направлены силовые линии напряженности данного заряда?
4. Определить знаки зарядов:
Задачи на дом:
1. Два заряда q 1 = +3·10 -7 Кл и q 2 = −2·10 -7 Кл находятся в вакууме на расстоянии 0,2 м друг от друга. Определите напряженность поля в точке С, расположенной на линии, соединяющей заряды, на расстоянии 0,05 м вправо от заряда q 2 .
2. В некоторой точке поля на заряд 5·10 -9 Кл действует сила 3·10 -4 Н. Найти напряженность поля в этой точке и определите величину заряда, создающего поле, если точка удалена от него на 0,1 м.
Что такое напряженность электрического поля?
В чем измеряется напряженность электрического поля?
Напряженность электрического поля описывает силу, действующую на заряд.
Пусть единичный положительный заряд помещён в электрическое поле.
На заряд со стороны поля будет действовать сила F.
Напряженность электрического поля определение
Определение напряженности электрического поля:
Напряженность электрического поля в данной точке определяется силой, действуюшей на единичный положительный заряд в этой точке.
Часто, когда употребляют термин "электрическое поле", имеют ввиду напряженность электрического поля.
Графически электрическое поле изображается в виде силовых линий, их ещё называют линиями напряженности.
Для линий напряженности касательные по направлению совпадают с напряженностью электрического поля в данной точке.
Силовые линии данного поля никогда не пересекаются.
Напряженность электрического поля формула
Формула напряженности электрического поля:
E = F /q
где F
- сила, действующая на заряд со стороны поля,
q - единичный положительный заряд.
Напряженность электрического поля является вектором.
Напряженность электрического поля измеряется
Измеряется напряженность электрического поля в ньтонах на кулон, Н/Кл.
