Волновая оптика. с точки зрения волновой оптики свет – это электромагнитные волны, имеющие определенный диапазон частот

Световые волны.

Законы геометрической (лучевой) оптики

Световые волны. Интенсивность света. Световой поток. Законы геометрической оптики. Полное внутреннее отражение

Оптика – это раздел физики, изучающий природу светового излучения, его распространение и взаимодействие с веществом. Раздел оптики, в котором изучается волновая природа света, называется волновой оптикой. Волновая природа света лежит в основе таких явлений, как интерференция, дифракция, поляризация. Раздел оптики, в котором не учитываются волновые свойства света и который основывается на понятии луча, называется геометрической оптикой.

§ 1. СВЕТОВЫЕ ВОЛНЫ

Согласно современным представлениям, свет представляет собой сложное явление: в одних случаях он ведет себя как электромагнитная волна, в других – как поток особых частиц (фотонов). Такое свойство называется корпускулярноволновым дуализмом (корпускула – частица, дуализм – двойственность). В этой части курса лекций будем рассматривать волновые явления света.

Световая волна – это электромагнитная волна с длиной волны в вакууме в диапазоне:

	= (0,4 ¸ 0,76) × 10 − 6 м = 0,4 ¸ 0,76 мкм = 400 ¸ 760 нм =
4 000 ¸
A –		ангстрем – единица измерения длины. 1A = 10−10 м.
Волны такого диапазона воспринимаются человеческим глазом.
Излучение с длиной волны меньше 400 нм называют ультрафиолетовым, а
с большей, чем 760 нм, –					инфракрасным.
Частота n световой волны для видимого света:
			= (0,39¸ 0,75) × 1015 Гц,
с = 3× 108 м/с - скорость света в вакууме.
Скорость					совпадает		скоростью	распространения
электромагнитной волны.

Показатель преломления

Скорость распространения света в среде, как и любой электромагнитной волны, равна (см. (7.3)):

Для характеристики оптических свойств среды вводится показатель преломления. Отношение скорости света в вакууме к скорости света в данной среде называется абсолютным показателем преломления:

С учетом (7.3)

так как для большинства прозрачных веществ μ=1.

Формула (8.2) связывает оптические свойства вещества с его электрическими свойствами. Для любой среды, кроме вакуума, n> 1. Для вакуума n = 1, для газов при нормальных условиях n≈ 1.

Показатель преломления характеризует оптическую плотность среды . Среда с большим показателем преломления называется оптически более плотной. Обозначим абсолютные показатели преломления для двух сред:

						n 2 =
Тогда относительный показатель преломления равен:
n 21 =
где v 1 и v 2 –						скорости света в первой и второй среде, соответственно.
				диэлектрическая					проницаемость среды ε зависит от частоты

электромагнитной волны, то n = n(ν) или n = n(λ) – показатель преломления будет зависеть от длины волны света (см. лекции № 16, 17).

Зависимость показателя преломления от длины волны (или частоты) называется дисперсией .

В световой волне, как и в любой электромагнитной волне, колеблются векторы E и H. Эти векторы перпендикулярны друг другу и направлению

вектора v . Как показывает опыт, физиологическое, фотохимическое, фотоэлектрическое и другие виды воздействий вызываются колебаниями электрического вектора. Поэтому световой вектор – это вектор напряженности электрического поля световой (электромагнитной) волны.

Для монохроматической световой волны изменение во времени и пространстве проекции светового вектора на направление, вдоль которого он

Здесь k – волновое число; r – расстояние, отсчитываемое вдоль направления распространения волны; E m – амплитуда световой волны. Для плоской волны E m = const , для сферической убывает как 1/r.

§ 2. ИНТЕНСИВНОСТЬ СВЕТА. СВЕТОВОЙ ПОТОК

Частота световых волн очень велика, поэтому приемник света или глаз фиксирует усредненный по времени поток. Интенсивностью света называется модуль среднего по времени значения плотности энергии в данной точке пространства. Для световой волны, как и для любой электромагнитной волны, интенсивность (см (7.8)) равна:

Для световой волны μ≈ 1, поэтому из (7.5) следует:

μ0 H = ε0 ε E ,

откуда с учетом (8.2):

								E ~ nE .

Подставим в (7.8) формулы (8.4) и (8.5). После усреднения получим:

Следовательно, интенсивность света пропорциональна квадрату амплитуды световой волны и показателю преломления. Заметим, что для

вакуума и воздуха n = 1, поэтому I ~ E 2 m (сравните с (7.9)).

Для характеристики интенсивности света с учетом его способности вызывать зрительное ощущение вводится величина Ф, называемая световым потоком. Действие света на глаз сильно зависит от длины волны. Наиболее

чувствителен глаз к излучению с длиной волны λ з = 555 нм (зеленый цвет).

Для других волн чувствительность глаза ниже, а вне интервала (400– 760 нм) чувствительность глаза равна нулю.

Световым потоком называется поток световой энергии, оцениваемый по зрительному ощущению. Единицей светового потока является люмен (лм). Соответственно, интенсивность измеряется либо в энергетических единицах (Вт/м2 ), либо в световых единицах (лм/м2 ).

Интенсивность света характеризует численное значение средней энергии, переносимой световой волной в единицу времени через единицу площади площадки, поставленной перпендикулярно направлению распространения волны. Линии, вдоль которых распространяется световая энергия, называют лучами. Раздел оптики, в котором изучаются законы распространения светового

излучения на основе представлений о световых лучах, называется геометрической, или лучевой оптикой.

§ 3. ОСНОВНЫЕ ЗАКОНЫ ГЕОМЕТРИЧЕСКОЙ ОПТИКИ

Геометрическая оптика – это приближенное рассмотрение распространения света в предположении, что свет распространяется вдоль некоторых линий – лучей (лучевая оптика). В этом приближении пренебрегают конечностью длин волн света, полагая, что λ→ 0.

Геометрическая оптика позволяет во многих случаях достаточно хорошо рассчитать оптическую систему. Но в ряде случаев реальный расчет оптических систем требует учета волновой природы света.

Первые три закона геометрической оптики известны с древних времен. 1. Закон прямолинейного распространения света.

Закон прямолинейного распространения света утверждает, что в

однороднойсреде свет распространяется прямолинейно.

Если среда неоднородна, т. е. ее показатель преломления изменяется от точки к точке, или n = n(r) , то свет не будет распространяться по прямой. При

наличии резких неоднородностей, таких, как отверстия в непрозрачных экранах, границы этих экранов, наблюдается отклонение света от прямолинейного распространения.

2. Закон независимости световых лучей утверждает, что лучи при пересечениине возмущают друг друга . При больших интенсивностях этот закон не соблюдается, происходит рассеяние света на свете.

3 и 4. Законы отражения и преломления утверждают, что на границе раздела двух сред происходит отражение и преломление светового луча. Отраженный и преломленный лучи лежат в одной плоскости с падающим

лучом и перпендикуляром, восстановленным к границе раздела в точке падения

Угол падения равен углу отражения:

Законы отражения и преломления могут нарушаться в анизотропных средах, т. е. средах, преломления зависит от направления в пространстве.

для которых показатель

В результате изучения данной главы студент должен: знать

• понятия волновой и геометрической оптики;
• понятие корпускулярно-волнового дуализма;
• четыре закона геометрической оптики;
• понятие интерференции света, когерентности, цуга;
• принцип Гюйгенса - Френеля;
• расчет интерференционной картины двух источников;
• расчет интерференции в тонких пленках;
• принципы просветления оптики; уметь
• решать типовые прикладные физические задачи на законы геометрической оптики и интерференцию света;

владеть

• навыками использования стандартных методов и моделей математики применительно к законам геометрической оптики и интерференции света;
• навыками использования методов аналитической геометрии и векторной алгебры применительно к законам геометрической оптики и интерференции света;
• навыками проведения физического эксперимента, а также обработки результатов эксперимента но законам геометрической оптики и интерференции света.

Волновая и геометрическая оптика. Законы геометрической оптики

Волновая оптика - раздел оптики, который описывает распространение света с учетом его волновой электромагнитной природы. В рамках волновой оптики теория Максвелла позволила достаточно просто объяснить такие оптические явления, как интерференция, дифракция, поляризация и т.п.

В конце XVII в. оформились две теории света: волновая (продвигалась Р. Гуком и X. Гюйгенсом) и корпускулярная (ее продвигал И. Ньютон). Волновая теория воспринимает свет как волновой процесс, подобный упругим механическим волнам. Согласно корпускулярной (квантовой) теории свет представляет собой поток частиц (корпускул), описываемых законами механики. Так, отражение света можно рассматривать аналогично отражению упругого шарика от плоскости. Долгое время две теории света считались альтернативными. Однако многочисленные опыты показали, что свет в одних опытах обнаруживает волновые свойства, а в других - корпускулярные. Поэтому в начале XX в. было признано, что свет принципиально имеет двойственную природу - обладает корпускулярно-волновым дуализмом.

Но прежде чем излагать основные положения и результаты волновой оптики, сформулируем элементарные законы геометрической оптики.

Геометрическая оптика - раздел оптики, изучающий законы распространения света в прозрачных средах и правила построения изображений при прохождении света в оптических системах без учета его волновых свойств. В геометрической оптике вводится понятие светового луча, определяющего направление потока лучистой энергии. При этом полагается, что распространение света не зависит от поперечных размеров пучка света. В соответствии с законами волновой оптики это справедливо, если поперечный размер пучка много больше длины волны света. Геометрическую оптику можно рассматривать как предельный случай волновой оптики при стремящейся к нулю длине волны света. Точнее границы применимости геометрической оптики будут определены при изучении дифракции света.

Основные законы геометрической оптики были открыты опытным путем задолго до выявления физической природы света. Сформулируем четыре закона геометрической оптики.

• 1. Закон прямолинейного распространения света: в оптически однородной среде свет распространяется прямолинейно. Подтверждением этого закона служит резкая тень, отбрасываемая телом при освещении точечным источником света. Другой пример - при прохождении света далекого источника через небольшое отверстие получается узкий прямой световой луч. При этом необходимо, чтобы размер отверстия был много больше длины волны.
• 2. Закон независимости световых пучков: производимый отдельным пучком света эффект не зависит от других пучков. Так, освещенность поверхности, на которую надает несколько пучков, равна сумме освещенностей, создаваемых отдельными пучками. Исключением являются нелинейные оптические эффекты, которые могут иметь место при больших интенсивностях света.

Рис. 26.1

3. Закон отражения света: падающий и отраженный лучи (а также перпендикуляр к границе раздела двух сред , (плоскости падения) по разные стороны от перпендикуляра. Угол отражения у равен углу падения а (рис. 26.1):

4. Закон преломления света: падающий и преломленный лучи (а также перпендикуляр к границе раздела двух сред , восстановленный в точке падения луча) лежат в одной плоскости (плоскости падения) по разные стороны от перпендикуляра.

Отношение синуса угла падения а к синусу угла преломления р есть величина , постоянная для двух данных сред (рис. 26.1):

Здесь п - показатель преломления второй среды относительно первой.

Показатель преломления среды относительно вакуума называют абсолютным показателем преломления. Относительный показатель преломления двух сред равен отношению их абсолютных показателей преломления:

Законы отражения и преломления имеют объяснение в волновой физике. Преломление является следствием изменения скорости распространения волн при переходе из одной среды в другую. Физический смысл показателя преломления - отношение скорости распространения волны в первой среде v { к скорости распространения во второй среде v 2:

Абсолютный показатель преломления равен отношению скорости света с в вакууме к скорости света v в среде:

Среду с большим абсолютным показателем преломления называют оптически более плотной средой. При переходе света из оптически более плотной среды в оптически менее плотную, например из стекла в воздух (п 2 может иметь место явление полного отражения , т.е. исчезновение преломленного луча. Это явление наблюдается при углах падения, превышающих некоторый критический угол а пр, который называется предельным углом полного внутреннего отражения. Для угла падения а = а пр условием исчезновения преломленного луча является

Если второй средой является воздух (п 2 ~ 1), то с помощью формул (26.2) и (26.3) формулу для вычисления предельного угла полного внутреннего отражения удобно записать в виде

где п = п х > 1 - абсолютный показатель преломления первой среды. Для границы раздела «стекло - воздух» (п = 1,5) критический угол а пр = 42°, для границы «вода - воздух» (п = 1,33) а пр = 49°.

Наиболее интересным применением полного внутреннего отражения является создание волоконных световодов , которые представляют собой тонкие (от нескольких микрометров до нескольких миллиметров) произвольно изогнутые нити из оптически прозрачного материала (стекло, кварц, пластик). Свет, попадающий на торец световода, может распространяться по нему на большие расстояния за счет полного внутреннего отражения от боковых поверхностей. Световод нельзя изгибать сильно, поскольку при сильном изгибе условие полного внутреннего отражения (26.7) нарушается и свет частично выходит из волокна через боковую поверхность.

Отметим, что первый, третий и четвертый законы геометрической оптики можно вывести из принципа Ферма (принципа наименьшего времени): траектория распространения светового луча соответствует наименьшему времени распространения. И это несложно показать.

В заключение рассмотрим одну из забавных задач геометрической оптики - создание шапки-невидимки. С точки зрения оптики шапка-невидимка могла бы представлять собой систему огибания объекта лучами света.

Сделать такую систему, воспользовавшись законом преломления света, в принципе несложно, основная проблема - в борьбе с сильным затуханием света в преломляющей системе. Поэтому лучшим вариантом может оказаться система из видеорегистратора изображения за объектом и телепередатчика этого изображения перед объектом.

Благодаря прошлым урокам нам известно, что свет является совокупностью прямолинейных лучей, определенным образом распространяющихся в пространстве. Однако для объяснения свойств некоторых явлений мы не можем пользоваться представлениями геометрической оптики, то есть не можем игнорировать волновые свойства света. Например, при прохождении солнечного света через стеклянную призму на экране возникает картина чередующихся цветных полос (рис. 1), которые называют спектром; при внимательном рассмотрении мыльного пузыря видна его причудливая окраска (рис. 2), постоянно меняющаяся с течением времени. Для объяснения этих и других подобных примеров мы будем использовать теорию, которая опирается на волновые свойства света, то есть волновую оптику.

Рис. 1. Разложение света в спектр

Рис. 2. Мыльный пузырь

На этом уроке мы рассмотрим явление, которое называется интерференцией света. С помощью этого явления ученые в XIX веке доказали, что свет имеет волновую природу, а не корпускулярную.

Явление интерференции заключается в следующем : при наложении друг на друга в пространстве двух или более волн возникает устойчивая картина распределения амплитуд, при этом в некоторых точках пространства результирующая амплитуда является суммой амплитуд исходных волн, в других точках пространства результирующая амплитуда становится равной нулю. При этом на частоты и фазы исходно складывающихся волн должны быть наложены определенные ограничения.

Пример сложения двух световых волн

Увеличение или уменьшение амплитуды зависит от того, с какой разностью фаз две складывающиеся волны приходят в данную точку.

На рис. 3 показан случай сложения двух волн от точечных источников и , находящихся на расстоянии и от точки M , в которой производят измерения амплитуды. Обе волны имеют в точке M в общем случае различные амплитуды, так как до попадания в эту точку они проходят разные пути и их фазы различаются.

Рис. 3. Сложение двух волн

На рис. 4 показано, как зависит результирующая амплитуда колебания в точке M от того, в каких фазах приходят ее две синусоидальные волны. Когда гребни совпадают, то результирующая амплитуда максимально увеличивается. Когда гребень совпадает со впадиной, то результирующая амплитуда обнуляется. В промежуточных случаях результирующая амплитуда имеет значение между нулем и суммой амплитуд складывающихся волн (рис. 4).

Рис. 4. Сложение двух синусоидальных волн

Максимальное значение результирующей амплитуды будет наблюдаться в том случае, когда разность фаз между двумя складывающимися волнами равна нулю. То же самое должно наблюдаться, когда разность фаз равна , так как - это период функции синуса (рис. 5).

Рис. 5. Максимальное значение результирующей амплитуды

Амплитуда колебаний в данной точке максимальна , если разность хода двух волн, возбуждающих колебание в этой точке, равна целому числу длин волн или четному числу полуволн (рис. 6).

Рис. 6. Максимальная амплитуда колебаний в точке M

Амплитуда колебаний в данной точке минимальна, если разность хода двух волн, возбуждающих колебание в этой точке, равна нечетному числу полуволн или полуцелому числу длин волн (рис. 7).

Рис. 7. Минимальная амплитуда колебаний в точке M

, где .

Интерференцию можно наблюдать только в случае сложения когерентных волн (рис. 8).

Рис. 8. Интерференция

Когерентные волны - это волны, которые имеют одинаковые частоты, постоянную во времени в данной точке разность фаз (рис. 9).

Рис. 9. Когерентные волны

Если волны не когерентны, то в любую точку наблюдения две волны приходят со случайной разностью фаз. Таким образом, амплитуда после сложения двух волн также будет случайной величиной, которая изменяется с течением времени, и эксперимент будет показывать отсутствие интерференционной картины.

Некогерентные волны - это волны, у которых разность фаз непрерывно меняется (рис. 10).

Рис. 10. Некогерентные волны

Существует много ситуаций, когда можно наблюдать интерференцию световых лучей. Например, бензиновое пятно в луже (рис. 11), мыльный пузырь (рис. 2).

Рис. 11. Бензиновое пятно в луже

Пример с мыльными пузырями относится к случаю так называемой интерференции в тонких пленках. Английский ученый Томас Юнг (рис. 12) первым пришел к мысли о возможности объяснения цветов тонких пленок сложением волн, одна из которых отражается от наружной поверхности пленки, а другая – от внутренней.

Рис. 12. Томас Юнг (1773-1829)

Результат интерференции зависит от угла падения света на пленку, ее толщины и длины волны света. Усиление произойдет в том случае, если преломленная волна отстанет от отраженной на целое число длин волн. Если же вторая волна отстанет на половину волны или на нечетное число полуволн, то произойдет ослабление света (рис. 13).

Рис. 13. Отражение световых волн от поверхностей пленки

Когерентность волн, отраженных от внешней и внутренней поверхности пленки, объясняется тем, что обе эти волны являются частями одной и той же падающей волны.

Различие в цветах соответствует тому, что свет может состоять из волн различной частоты (длины). Если свет состоит из волн с одинаковыми частотами, то он называется монохроматическим и наш глаз воспринимает его как один цвет.

Монохроматический свет (от др.-греч. μόνος – один, χρῶμα – цвет) – электромагнитная волна одной определенной и строго постоянной частоты из диапазона частот, непосредственно воспринимаемых человеческим глазом. Происхождение термина связано с тем, что различие в частоте световых волн воспринимается человеком как различие в цвете. Однако по своей физической природе электромагнитные волны видимого диапазона не отличаются от волн других диапазонов (инфракрасного, ультрафиолетового, рентгеновского и т. д.), и по отношению к ним также используют термин «монохроматический» («одноцветный»), хотя никакого ощущения цвета эти волны не дают. Свет, состоящий из волн с различными длинами, называется полихроматическим (свет от солнца).

Таким образом, если на тонкую пленку падает монохроматический свет, то интерференционная картина будет зависеть от угла падения (при некоторых углах волны будут усиливать друг друга, при других углах – гасить). При полихроматическом свете для наблюдения интерференционной картины удобно использовать пленку переменной толщины, при этом волны с разными длинами будут интерферировать в разных точках, и мы можем получить цветную картинку (как в мыльном пузыре).

Существуют специальные приборы – интерферометры (рис. 14, 15), с помощью которых можно измерять длины волн, показатели преломления различных веществ и другие характеристики.

Рис. 14. Интерферометр Жамена

Рис. 15. Интерферометр Физо

К примеру, в 1887 году два американских физика, Майкельсон и Морли (рис. 16), сконструировали специальный интерферометр (рис. 17), с помощью которого они собирались доказать или опровергнуть существование эфира. Этот опыт является одним из самых знаменитых экспериментов в физике.

Рис. 17. Звездный интерферометр Майкельсона

Интерференцию применяют и в других областях человеческой деятельности (для оценки качества обработки поверхности, для просветления оптики, для получения высокоотражающих покрытий).

Условие

Два полупрозрачных зеркала расположены параллельно друг другу. На них перпендикулярно плоскости зеркал падает световая волна частотой (рис. 18). Чему должно быть равно минимальное расстояние между зеркалами, чтобы наблюдался минимум интерференции проходящих лучей первого порядка?

Рис. 18. Иллюстрация к задаче

Дано :

Найти :

Решение

Один луч пройдет сквозь оба зеркала. Другой пройдет сквозь первое зеркало, отразится от второго и первого и пройдет сквозь второе. Разность хода этих лучей составит удвоенное расстояние между зеркалами.

Номер минимума соответствует значению целого числа .

Длина волны равна:

где – скорость света.

Подставим в формулу разности хода значение и значение длины волны:

Ответ : .

Для получения когерентных световых волн при использовании обычных источников света применяют методы деления волнового фронта. При этом световая волна, испущенная каким-либо источником, делится на две или более частей, когерентных между собой.

1. Получение когерентных волн методом Юнга

Источником света служит ярко освещенная щель, от которой световая волна падает на две узкие щели и параллельные исходной щели S (рис. 19). Таким образом, щели и служат когерентными источниками. На экране в области BC наблюдается интерференционная картина в виде чередующихся светлых и темных полос.

Рис. 19. Получение когерентных волн методом Юнга

2. Получение когерентных волн с помощью бипризмы Френеля

Данная бипризма состоит из двух одинаковых прямоугольных призм с очень малым преломляющим углом, сложенных своими основаниями. Свет от источника преломляется в обеих призмах, в результате этого за призмой распространяются лучи, как бы исходящие из мнимых источников и (рис. 20). Эти источники являются когерентными. Таким образом, на экране в области BC наблюдается интерференционная картина.

Рис. 20. Получение когерентных волн с помощью бипризмы Френеля

3. Получение когерентных волн с помощью разделения по оптической длине пути

Две когерентные волны создаются одним источником, но до экрана проходят разные геометрические пути длины и (рис. 21). При этом каждый луч идет в среде со своим абсолютным показателем преломления. Разность фаз между волнами, приходящими в точку на экране, равна следующей величине:

где и – длины волн в средах, показатели преломления которых равны соответственно и .

Рис. 21. Получение когерентных волн с помощью разделения по оптической длине пути

Произведение геометрической длины пути на абсолютный показатель преломления среды называется оптической длиной пути .

,

– оптическая разность хода интерферирующих волн.

С помощью интерференции можно оценить качество обработки поверхности изделия с точностью до длины волны. Для этого нужно создать тонкую клиновидную прослойку воздуха между поверхностью образца и очень гладкой эталонной пластиной. Тогда неровности поверхности до см вызовут заметное искривление интерференционных полос, образующихся при отражении света от проверяемых поверхностей и нижней грани (рис. 22).

Рис. 22. Проверка качества обработки поверхности

Множество современной фототехники использует большое количество оптических стекол (линзы, призмы и т. д.). Проходя через такие системы, световой поток испытывает многократное отражение, что пагубно влияет на качество изображения, поскольку при отражении теряется часть энергии. Чтобы избежать этого эффекта, необходимо применять специальные методы, одним из которых является метод просветления оптики.

Просветление оптики основано на явлении интерференции. На поверхность оптического стекла, например линзы, наносят тонкую пленку с показателем преломления, меньшим показателя преломления стекла.

На рис. 23 показан ход луча, падающего на поверхность раздела под небольшим углом. Для упрощения все вычисления делаем для угла, равного нулю.

Рис. 23. Просветление оптики

Разность хода световых волн 1 и 2, отраженных от верхней и нижней поверхности пленки, равна удвоенной толщине пленки:

Длина волны в пленке меньше длины волны в вакууме в n раз (n - показатель преломления пленки):

Для того чтобы волны 1 и 2 ослабляли друг друга, разность хода должна быть равна половине длины волны, то есть:

Если амплитуды обеих отраженных волн одинаковы или очень близки друг к другу, то гашение света будет полным. Чтобы добиться этого, подбирают соответствующим образом показатель преломления пленки, так как интенсивность отраженного света определяется отношением коэффициентов преломления двух сред.

Где используется явление интерференции?

Каково условие максимумов интерференции?

В некоторую точку на экране приходит два когерентных излучения с оптической разностью хода 1,2 мкм. Длина волны этих лучей в вакууме - 600 нм. Определите, что произойдет в этой точке в результате интерференции в трех случаях: а) свет идет в воздухе; б) свет идет в воде; в) свет идет в стекле с показателем преломления 1,5.

Свет – это электромагнитные волны, длины волн которых лежат для среднего глаза человека в пределах от 400 до 760 нм. В этих пределах свет называется видимым . Свет с наибольшей длиной волны кажется нам красным, а с наименьшей – фиолетовым. Запомнить чередование цветов спектра легко с помощью поговорки «К аждый О хотник Ж елает З нать, Г де С идит Ф азан». Первые буквы слов поговорки соответствуют первым буквам основных цветов спектра в порядке убывания длины волны (и соответственно возрастания частоты): «К расный – О ранжевый – Ж елтый – З еленый – Г олубой – С иний – Ф иолетовый». Свет с большими, чем у красного, длинами волн, называется инфракрасным . Его наш глаз не замечает, но наша кожа фиксирует такие волны в виде теплового излучения. Свет с меньшими, чем у фиолетового, длинами волн, называется ультрафиолетовым .

Электромагнитные волны (и, в частности, световые волны , или просто свет ) – это распространяющееся в пространстве и во времени электромагнитное поле. Электромагнитные волны поперечны – векторы электрической напряженности и магнитной индукции перпендикулярны друг другу и лежат в плоскости, перпендикулярной направлению распространения волны. Световые волны, как и любые другие электромагнитные волны, распространяются в веществе с конечной скоростью, которая может быть рассчитана по формуле:

где: ε и μ – диэлектрическая и магнитная проницаемости вещества, ε 0 и μ 0 – электрическая и магнитная постоянные: ε 0 = 8,85419·10 –12 Ф/м, μ 0 = 1,25664·10 –6 Гн/м. Скорость света в вакууме (где ε = μ = 1) постоянна и равна с = 3∙10 8 м/с, она также может быть вычислена по формуле:

Скорость света в вакууме является одной из фундаментальных физических постоянных. Если свет распространяется в какой-либо среде, то скорость его распространения также выражается следующим соотношением:

где: n – показатель преломления вещества – физическая величина, показывающая во сколько раз скорость света в среде меньше чем в вакууме. Показатель преломления, как видно из предыдущих формул, может быть рассчитан следующим образом:

• Свет переносит энергию. При распространении световых волн возникает поток электромагнитной энергии.
• Световые волны испускаются в виде отдельных квантов электромагнитного излучения (фотонов) атомами или молекулами.

Кроме света существуют и другие виды электромагнитных волн. Далее они перечислены по уменьшению длины волны (и соответственно, по возрастанию частоты):

• Радиоволны;
• Инфракрасное излучение;
• Видимый свет;
• Ультрафиолетовое излучение;
• Рентгеновское излучение;
• Гамма-излучение.

Интерференция

Интерференция – одно из ярких проявлений волновой природы света. Оно связано с перераспределением световой энергии в пространстве при наложении так называемых когерентных волн, то есть волн, имеющих одинаковые частоты и постоянную разность фаз. Интенсивность света в области перекрытия пучков имеет характер чередующихся светлых и темных полос, причем в максимумах интенсивность больше, а в минимумах меньше суммы интенсивностей пучков. При использовании белого света интерференционные полосы оказываются окрашенными в различные цвета спектра.

Для расчета интерференции используется понятие оптической длины пути . Пусть свет прошел расстояние L в среде с показанием преломления n . Тогда его оптическая длина пути рассчитывается по формуле:

Для интерференции необходимо наложение хотя бы двух лучей. Для них вычисляется оптическая разность хода (разность оптических длин) по следующей формуле:

Именно эта величина и определяет, что получится при интерференции: минимум или максимум. Запомните следующее: интерференционный максимум (светлая полоса) наблюдается в тех точках пространства, в которых выполняется следующее условие:

При m = 0 наблюдается максимум нулевого порядка, при m = ±1 максимум первого порядка и так далее. Интерференционный минимум (темная полоса) наблюдается при выполнении следующего условия:

Разность фаз колебаний при этом составляет:

При первом нечетном числе (единица) будет минимум первого порядка, при втором (тройка) минимум второго порядка и т.д. Минимума нулевого порядка не бывает.

Дифракция. Дифракционная решетка

Дифракцией света называется явление отклонения света от прямолинейного направления распространения при прохождении вблизи препятствий, размеры которых сопоставимы с длиной волны света (огибание светом препятствий). Как показывает опыт, свет при определенных условиях может заходить в область геометрической тени (то есть быть там, где его быть не должно). Если на пути параллельного светового пучка расположено круглое препятствие (круглый диск, шарик или круглое отверстие в непрозрачном экране), то на экране, расположенном на достаточно большом расстоянии от препятствия, появляется дифракционная картина – система чередующихся светлых и темных колец. Если препятствие имеет линейный характер (щель, нить, край экрана), то на экране возникает система параллельных дифракционных полос.

Дифракционные решетки представляют собой периодические структуры, выгравированные специальной делительной машиной на поверхности стеклянной или металлической пластинки. У хороших решеток параллельные друг другу штрихи имеют длину порядка 10 см, а на каждый миллиметр приходится до 2000 штрихов. При этом общая длина решетки достигает 10–15 см. Изготовление таких решеток требует применения самых высоких технологий. На практике применяются также и более грубые решетки с 50–100 штрихами на миллиметр, нанесенными на поверхность прозрачной пленки.

При нормальном падении света на дифракционную решетку в некоторых направлениях (помимо того, в котором изначально падал свет) наблюдаются максимумы. Для того, чтобы наблюдался интерференционный максимум , должно выполняться следующее условие:

где: d – период (или постоянная) решетки (расстояние между соседними штрихами), m – целое число, которое называется порядком дифракционного максимума. В тех точках экрана, для которых это условие выполнено, располагаются так называемые главные максимумы дифракционной картины.

Законы геометрической оптики

Геометрическая оптика – это раздел физики, в котором не учитываются волновые свойства света. Основные законы геометрической оптики были известны задолго до установления физической природы света.

Оптически однородная среда - это среда, во всем объеме которой показатель преломления остаётся неизменным.

Закон прямолинейного распространения света: в оптически однородной среде свет распространяется прямолинейно. Этот закон приводит к представлению о световом луче как о геометрической линии, вдоль которой распространяется свет. Следует отметить, что закон прямолинейного распространения света нарушается и понятие светового луча утрачивает смысл, если свет проходит через малые отверстия, размеры которых сравнимы с длиной волны (в этом случае наблюдается дифракция).

На границе раздела двух прозрачных сред свет может частично отразиться так, что часть световой энергии будет распространяться после отражения по новому направлению, а частично пройти через границу и распространяться во второй среде.

Закон отражения света: падающий и отраженный лучи, а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости (плоскость падения). Угол отражения γ равен углу падения α . Заметьте, что все углы в оптике измеряются от перпендикуляра к границе раздела двух сред.

Закон преломления света (закон Снеллиуса): падающий и преломленный лучи, а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости. Отношение синуса угла падения α к синусу угла преломления β есть величина, постоянная для двух данных сред, и определяется выражением:

Закон преломления был экспериментально установлен голландским ученым В.Снеллиусом в 1621 году. Постоянную величину n 21 называют относительным показателем преломления второй среды относительно первой. Показатель преломления среды относительно вакуума называют абсолютным показателем преломления .

Среду с большим значением абсолютного показателя называют оптически более плотной, а с меньшим – менее плотной. При переходе из менее плотной среды в более плотную луч «прижимается» к перпендикуляру, а при переходе из более плотной в менее плотную – «удаляется» от перпендикуляра. Единственный случай, когда луч не преломляется, это если угол падения равен 0 (то есть лучи перпендикулярны границе раздела сред).

При переходе света из оптически более плотной среды в оптически менее плотную n 2 < n 1 (например, из стекла в воздух) можно наблюдать явление полного внутреннего отражения , то есть исчезновение преломленного луча. Это явление наблюдается при углах падения, превышающих некоторый критический угол α пр, который называется предельным углом полного внутреннего отражения . Для угла падения α = α пр, sinβ = 1, так как β = 90°, это значит, что преломленный луч идет вдоль самой границы раздела, при этом, согласно закону Снеллиуса, выполняется следующее условие:

Как только угол падения становиться больше предельного, то преломленный луч уже не просто идет вдоль границы, а он и вовсе не появляется, так как его синус теперь уж должен быть больше единицы, а такого не может быть.

Линзы

Линзой называется прозрачное тело, ограниченное двумя сферическими поверхностями. Если толщина самой линзы мала по сравнению с радиусами кривизны сферических поверхностей, то линзу называют тонкой .

Линзы бывают собирающими и рассеивающими . Если показатель преломления линзы больше, чем окружающей среды, то собирающая линза в середине толще, чем у краев, рассеивающая линза, наоборот, в средней части тоньше. Если показатель преломления линзы меньше, чем окружающей среды, то всё наоборот.

Прямая, проходящая через центры кривизны сферических поверхностей, называется главной оптической осью линзы . В случае тонких линз можно приближенно считать, что главная оптическая ось пересекается с линзой в одной точке, которую принято называть оптическим центром линзы . Луч света проходит через оптический центр линзы, не отклоняясь от первоначального направления. Все прямые, проходящие через оптический центр, называются побочными оптическими осями .

Если на линзу направить пучок лучей, параллельных главной оптической оси, то после прохождения через линзу лучи (или их продолжения) соберутся в одной точке F , которая называется главным фокусом линзы . У тонкой линзы имеются два главных фокуса, симметрично расположенных относительно линзы на главной оптической оси. У собирающих линз фокусы действительные, у рассеивающих – мнимые. Расстояние между оптическим центром линзы O и главным фокусом F называется фокусным расстоянием . Оно обозначается той же буквой F .

Формула линзы

Основное свойство линз – способность давать изображения предметов. Изображение – это точка пространства, где пересекаются лучи (или их продолжения), испущенные источником после преломления в линзе. Изображения бывают прямыми и перевернутыми , действительными (пересекаются сами лучи) и мнимыми (пересекаются продолжения лучей), увеличенными и уменьшенными .

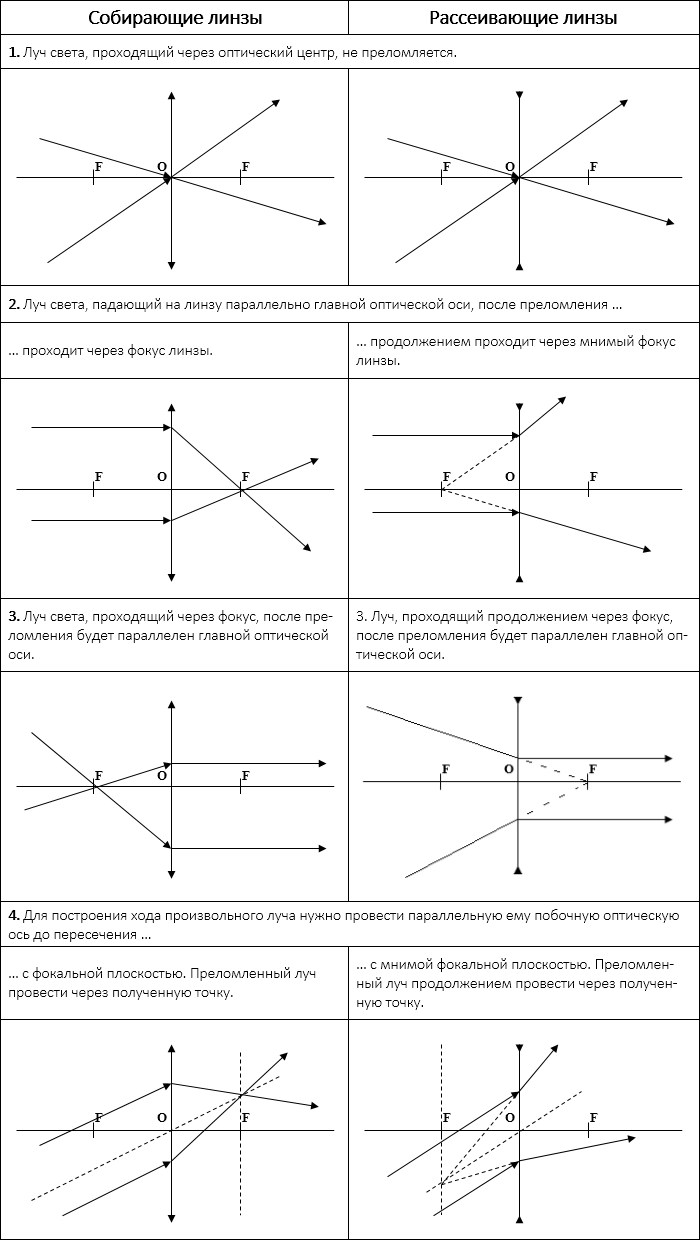

Положение изображения и его характер можно определить с помощью геометрических построений. Для этого используют свойства некоторых стандартных лучей, ход которых известен. Это лучи, проходящие через оптический центр или один из фокусов линзы, а также лучи, параллельные главной или одной из побочных оптических осей.

Для простоты можно запомнить, что изображение точки будет точкой. Изображение точки, лежащей на главной оптической оси, лежит на главной оптической оси. Изображение отрезка – отрезок. Если отрезок перпендикулярен главной оптической оси, то его изображение перпендикулярно главной оптической оси. А вот если отрезок наклонен к главной оптической оси под некоторым углом, то его изображение будет наклонено уже под некоторым другим углом.

Изображения можно также рассчитать с помощью формулы тонкой линзы . Если кратчайшее расстояние от предмета до линзы обозначить через d , а кратчайшее расстояние от линзы до изображения через f , то формулу тонкой линзы можно записать в виде:

Величину D , обратную фокусному расстоянию. называют оптической силой линзы . Единица измерения оптической силы является 1 диоптрия (дптр). Диоптрия – оптическая сила линзы с фокусным расстоянием 1 м.

Фокусным расстояниям линз принято приписывать определенные знаки: для собирающей линзы F > 0, для рассеивающей F < 0. Оптическая сила рассеивающей линзы также отрицательна.

Величины d и f также подчиняются определенному правилу знаков: f > 0 – для действительных изображений; f < 0 – для мнимых изображений. Перед d знак «–» ставится только в том случае, когда на линзу падает сходящийся пучок лучей. Тогда их мысленно продлевают до пересечения за линзой, помещают туда воображаемый источник света, и определяют для него расстояние d .

В зависимости от положения предмета по отношению к линзе изменяются линейные размеры изображения. Линейным увеличением линзы Γ называют отношение линейных размеров изображения и предмета. Для линейного увеличения линзы существует формула:

На этом сайте. Для этого нужно всего ничего, а именно: посвящать подготовке к ЦТ по физике и математике, изучению теории и решению задач по три-четыре часа каждый день. Дело в том, что ЦТ это экзамен где мало просто знать физику или математику, нужно еще уметь быстро и без сбоев решать большое количество задач по разным темам и различной сложности. Последнему научиться можно только решив тысячи задач.

Выучить все формулы и законы в физике, и формулы и методы в математике . На самом деле, выполнить это тоже очень просто, необходимых формул по физике всего около 200 штук, а по математике даже чуть меньше. В каждом из этих предметов есть около десятка стандартных методов решения задач базового уровня сложности, которые тоже вполне можно выучить, и таким образом, совершенно на автомате и без затруднений решить в нужный момент большую часть ЦТ. После этого Вам останется подумать только над самыми сложными задачами.

Посетить все три этапа репетиционного тестирования по физике и математике. Каждый РТ можно посещать по два раза, чтобы прорешать оба варианта. Опять же на ЦТ, кроме умения быстро и качественно решать задачи, и знания формул и методов необходимо также уметь правильно спланировать время, распределить силы, а главное правильно заполнить бланк ответов, не перепутав ни номера ответов и задач, ни собственную фамилию. Также в ходе РТ важно привыкнуть к стилю постановки вопросов в задачах, который на ЦТ может показаться неподготовленному человеку очень непривычным.

Успешное, старательное и ответственное выполнение этих трех пунктов позволит Вам показать на ЦТ отличный результат, максимальный из того на что Вы способны.

Нашли ошибку?

Если Вы, как Вам кажется, нашли ошибку в учебных материалах, то напишите, пожалуйста, о ней на почту. Написать об ошибке можно также в социальной сети (). В письме укажите предмет (физика или математика), название либо номер темы или теста, номер задачи, или место в тексте (страницу) где по Вашему мнению есть ошибка. Также опишите в чем заключается предположительная ошибка. Ваше письмо не останется незамеченным, ошибка либо будет исправлена, либо Вам разъяснят почему это не ошибка.

Волновая оптика – раздел оптики, рассматривает процессы и явления, в которых проявляются волновые свойства света. Любому волновому движению присущи явления интерференции и дифракции. Для света эти явления экспериментально наблюдались, что подтверждает волновую природу света. В основу волновой теории был положен принцип Гюйгенса, согласно которому каждая точка, до которой доходит волна, становится центром вторичных волн, а огибающая этих волн дает положение волнового фронта в следующий момент времени. Рассматривая интерференцию вторичных волн, удалось объяснить прямолинейность распространения света. С помощью принципа Гюйгенса были объяснены законы геометрической оптики – законы отражения и преломления света. Рассматривая интерференцию вторичных волн, можно понять, как возникает дифракционная картина при падении света на различные препятствия.

Интерференция – явление сложения в пространстве двух или более волн, при котором в разных его точках получается усиление или ослабление амплитуды результирующей волны. Для образования устойчивой интерференционной картины необходимо, чтобы волны накладывались в данной точке пространства с неизменной разностью фаз колебаний. Такие волны называются когерентными волнами , а источники таких волн называются когерентными источниками . Интерференция характерна для волн различной природы, в том числе для световых волн. Естественные источники света не являются когерентными источниками, поэтому интерференция световых волн от них не наблюдается.

В опыте Юнга когерентными источниками являлись две щели, на которые падала одна и та же первичная волна. В бипризме Френеля первичная световая волна преломляется, что приводит к появлению двух когерентных мнимых источников, от которых можно наблюдать интерференционную картину. Интерференцию можно наблюдать, если разделить первичную волну (первичный световой пучок) на два световых пучка, которые проходят разный путь и снова накладываются друг на друга (интерференция в тонких пленках, кольца Ньютона).

Дифракция света – явление огибания световыми волнами встречных препятствий с размерами, соизмеримыми с длиной волны, или проникновение света в область геометрической тени (например, в случае отверстия, размеры которого соизмеримы с длиной волны). Явление объясняется интерференцией вторичных волн, которые испускаются каждой точкой фронта первичной волны (основной принципа волновой оптики - принципа Гюйгенса-Френеля). Если размер отверстия гораздо больше длины волны света, то интерференция вторичных волн, возникающих в плоскости отверстия, приводит к тому, что в области геометрической тени интенсивность света равна нулю, т.е. приходим к объяснению закона прямолинейности распространения света в рамках волновой оптики. С волновой точки зрения световой пучок представляет собой ту область, в которой интерференция вторичных волн приводит к увеличению интенсивности света.

Заметим, что в волновой оптике, в отличие от геометрической оптики, понятие луча света утрачивает физический смысл, но используется для обозначения направления распространения световой волны.
